中控X6門禁一體機
- 點擊數:25995
- 產品類別: 產品中心 考勤門禁系統
- 產品描述:中控X6門禁一體機適用于辦公室、寫字樓、出入口通道等場所，適合民用、商用等一般安全要求場所。

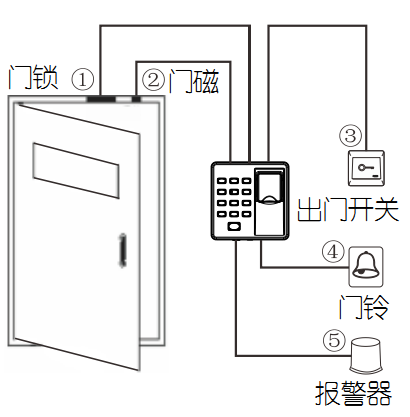

門禁系統示意圖
門禁系統功能簡介 ①用戶在設備上驗證通過后，設備會輸出鎖控信號，將鎖開啟。 ②門磁將會自動檢測開關狀態，當門被意外打開或門未關好時，將觸發報警信號(開關量信號)。③可外接出門開關，方便在室內將門打開。 ④可外接門鈴。 ⑤當設備被非法拆卸，設備將輸出報警信號。
連接門鎖

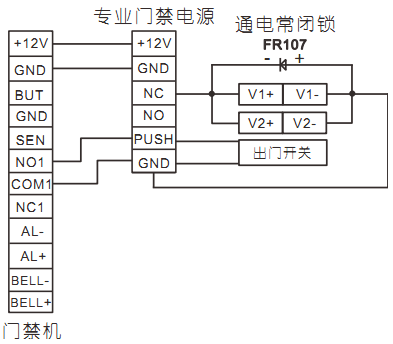

連接門鎖 警告：請勿帶電接線！ 備注： 1 . 本設備可支持常開型和常閉型鎖，只要分別連接在不同的端子上即可。對通電時打開，斷電時關閉的鎖，應該使用NO端子，對通電時關閉、斷電時打開的鎖，應該使用NC端子。2 . 為了防止電鎖在開關瞬間產生自感電動勢對門禁系統的影響，在門禁系統現場應用接線時，需要在電鎖上并聯一個型號FR107的二極管（有隨機配備FR107二極管，請勿將其正負極接反）把電鎖開關瞬間產生的自感電動勢釋放1) 設備與鎖共用電源

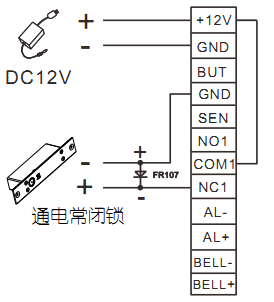

設備與鎖可共用電源情況:ULOCK=12V，I-ILOCK>1A…①且鎖與設備之間的距離較近時。2) 設備與鎖不共用電源

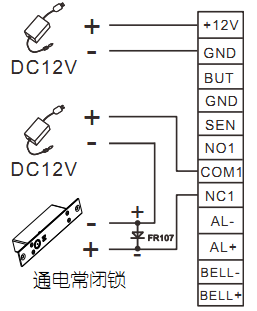

設備與鎖不共用電源情況：（1) ULOCK =12V 且 I-ILOCK≤1A；（2) ULOCK≠12V；（3) 鎖與設備之間的距離較遠時。

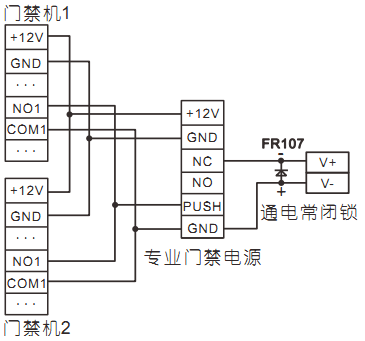

①：定義為設備電源輸出的電流，ULOCK定義為鎖的工作電壓，ILOCK定義為鎖的工作電流。3) 一臺門禁機控制兩把鎖 4) 兩臺門禁機控制一把鎖

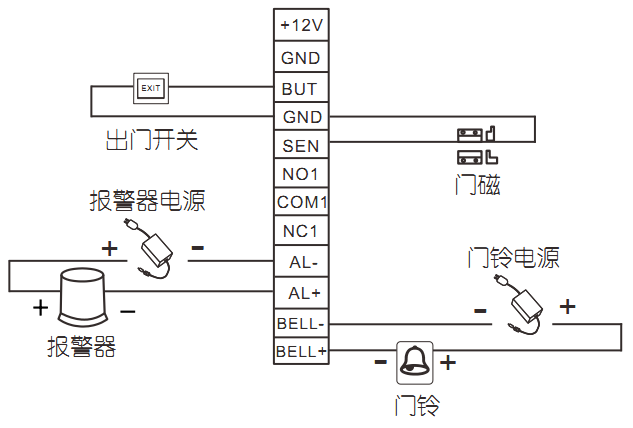

連接其他裝置
備注： 本機只能接報警輸出小于或等于DC12V的報警器。 連接電源

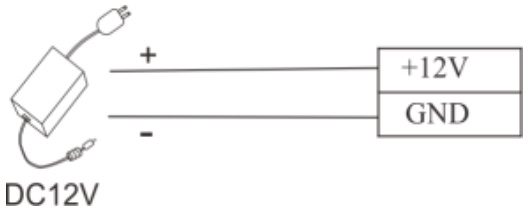

本設備的工作電源為 DC12V，工作電流為 500mA，待機電流為 50mA，將電源的正負極連接在+12V 和 GND 之間即可工作(請勿將正負極接反)。
門禁一體機操作說明

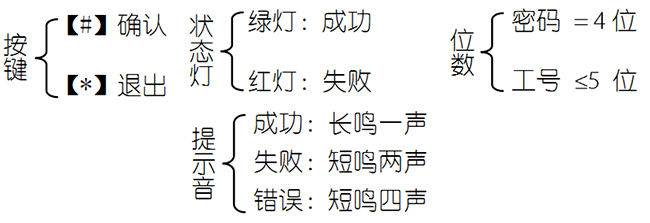

使用設定：
備注：輸入密碼/工號后，務必按【#】確認； 【*】退出至初始狀態。
一、用戶管理
1.1 管理員操作為保證設備內數據的安全，必須通過管理員驗證后才能進入設備操作。
? 登記管理員指紋
備注：管理員初始密碼為 1234。登記管理員指紋（只可以登記 1 枚）成功后，初始密碼失效。

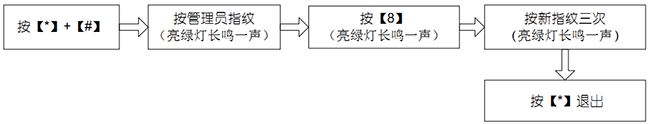

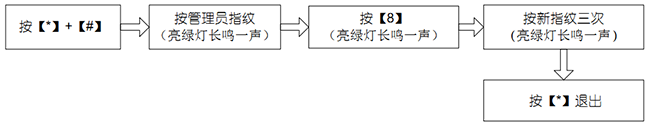

? 修改管理員指紋
? 管理員指紋丟失
備注：請聯系售后服務，售后服務電話：18993359931。

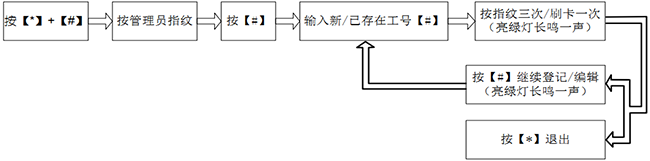

1.2 新增/編輯用戶
每個用戶最多可以登記 10 枚指紋和 1 張卡。
備注：① 新增用戶必須輸入工號，若輸入工號已存在，則設備默認為編輯此用戶。② 用戶登記一枚指紋后，設備亮綠燈長鳴一聲，可以繼續登記該用戶的其他指紋，最多可以登記 10 枚指紋。③ 當?shù)怯浿讣y/卡時，如果出現錯誤或重復，則設備亮紅燈短鳴四聲，接著設備亮綠燈，不退出直接進行重新登記，操作次數不限。

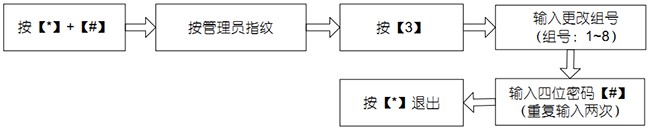

1.3 登記 8組開門密碼設備最多支持 8 組開門密碼，每組密碼對應一個組號（范圍：1~8），8組開門密碼全部為空。
備注：① 當某組密碼改為 0000 時，即可關閉該組密碼功能。② 修改一組密碼成功后，輸入下一組需更改組號直接進入下一組密碼修改。
1.4 用戶驗證指紋/卡驗證/密碼驗證 接通電源后，設備處于驗證狀態（綠燈閃爍） ，用戶可進行驗證操作。
備注：在密碼驗證時，只要和 8 組開門密碼其中一組相同即可開門。設備初始的 8 組開門密碼為空。

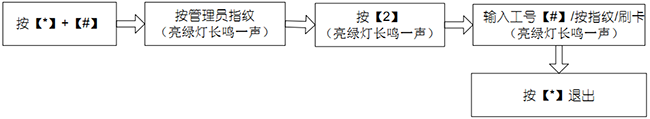

1.5 刪除用戶
? 刪除單個用戶
備注：一個用戶刪除成功后，在按【*】退出刪除操作之前，可以繼續輸入下一個用戶的工號/指紋/刷卡，進行刪除用戶操作。
?刪除全部用戶
二、門禁管理（建議使用默認設置，可以根據實際需要設置）

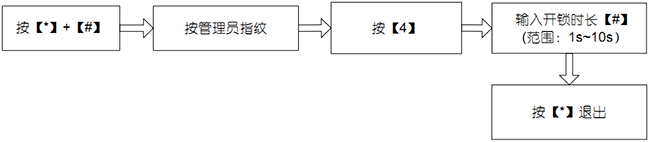

2.1 設置開鎖時長 （默認 6 秒）
備注：當輸入開鎖時長大于 10 時，亮紅燈短鳴四聲。

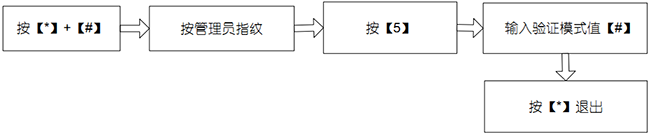

2.2 設置驗證模式（默認 FP/PW/RF）
備注：驗證模式詳細說明如下：
驗證類型 值 描述 PW 1 僅密碼驗證 RF 2 僅卡驗證 FP 3 僅指紋驗證 FP/PW/RF 4 指紋或者密碼或者卡驗證 RF&PW 5 卡加密碼驗證（先刷卡后輸入密碼） FP&PW 6 指紋加密碼驗證（先按指紋后輸入密碼）

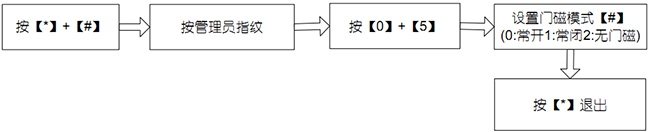

2.3 設置門磁模式（默認無門磁）
門磁模式包括：常開、常閉、無門磁；“常開”指門磁處于打開狀態，如果門處于關閉狀態，則發生報警； “常閉”指門磁處于合上狀態，如果門處于開狀態，則發生報警； “無門磁”指設備不檢測門磁狀態。
2.4 設置報警
?備注：觸發報警后，當門磁狀態正常時，用戶驗證通過即可終止報警；當門磁處于非正常狀態時，必須管理員驗證通過才可以終止報警。

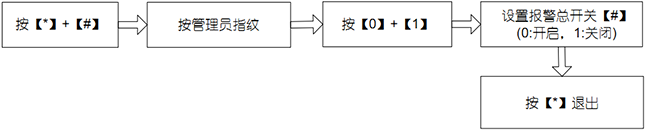

? 報警總開關設置（默認開啟） 此開關為設備報警功能總開關。開啟時，錯按報警、拆機報警、門磁報警才能正常報警。關閉后，將不觸發報警。

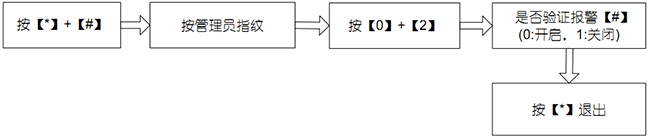

? 管理員驗證報警設置（默認開啟）
開啟此功能后，管理員連續驗證失敗 3 次能觸發報警，20 秒內不能進行管理員驗證操作。
? 拆機報警設置 （默認開啟）開啟此功能后，拆機能觸發報警。

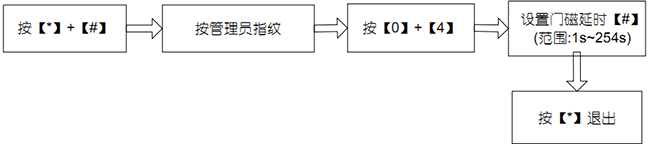

? 門磁延時報警設置 （默認 10秒）
門磁延時是門被打開后延遲檢查門磁的時間。 門被打開后，達到門磁延時設定的時間時，開始檢測門磁，如果門磁的狀態與門磁模式設置的模式不一致，則發生報警。
備注：① 當輸入門磁延時>254 時，亮紅燈短鳴四聲。② 觸發報警后，首先是設備的蜂鳴器報警，30 秒后，切換為報警器報警。
恢復出廠設置默認值 類型 默認值 開鎖時長 6秒 驗證類型 指紋或者密碼或者卡驗證 門磁模式 無門磁 報警總開關 開啟 管理員驗證報 開啟 拆機報警 開啟 門磁延時 10秒
技術參數 指紋采集器 紅外指紋頭 按鍵種類 機械按鍵 用戶容量 500人 指紋容量 500枚 卡容量 500張 門禁功能 開鎖、報警、鎖驅動時長 報警功能 防拆報警、非法開門報警、門未鎖好報警門鈴 可外接有線門鈴
